Montageset für Gipskartonwände für Smart-Schiebetürsystem
From 40,00 €
✓ Versand in ca. 2-4 Tagen
✓ 100 Tage Rückgaberecht
Beschreibung
Montageset für Gipskartonwände für Smart-Schiebetürsystem
Produktinformation
Gipskartonwände-Montageset
Schiebetüren können an Gipskartonwänden montiert werden. Damit die Struktur die leichte Wand nicht überlastet, sollte sie an der Stelle, an der die obere Führung installiert wird, angemessen verstärkt werden. Dies geschieht am besten in der Entwurfsphase. Ist dies nicht möglich, hilft der Montageset für Gipskartonwände.

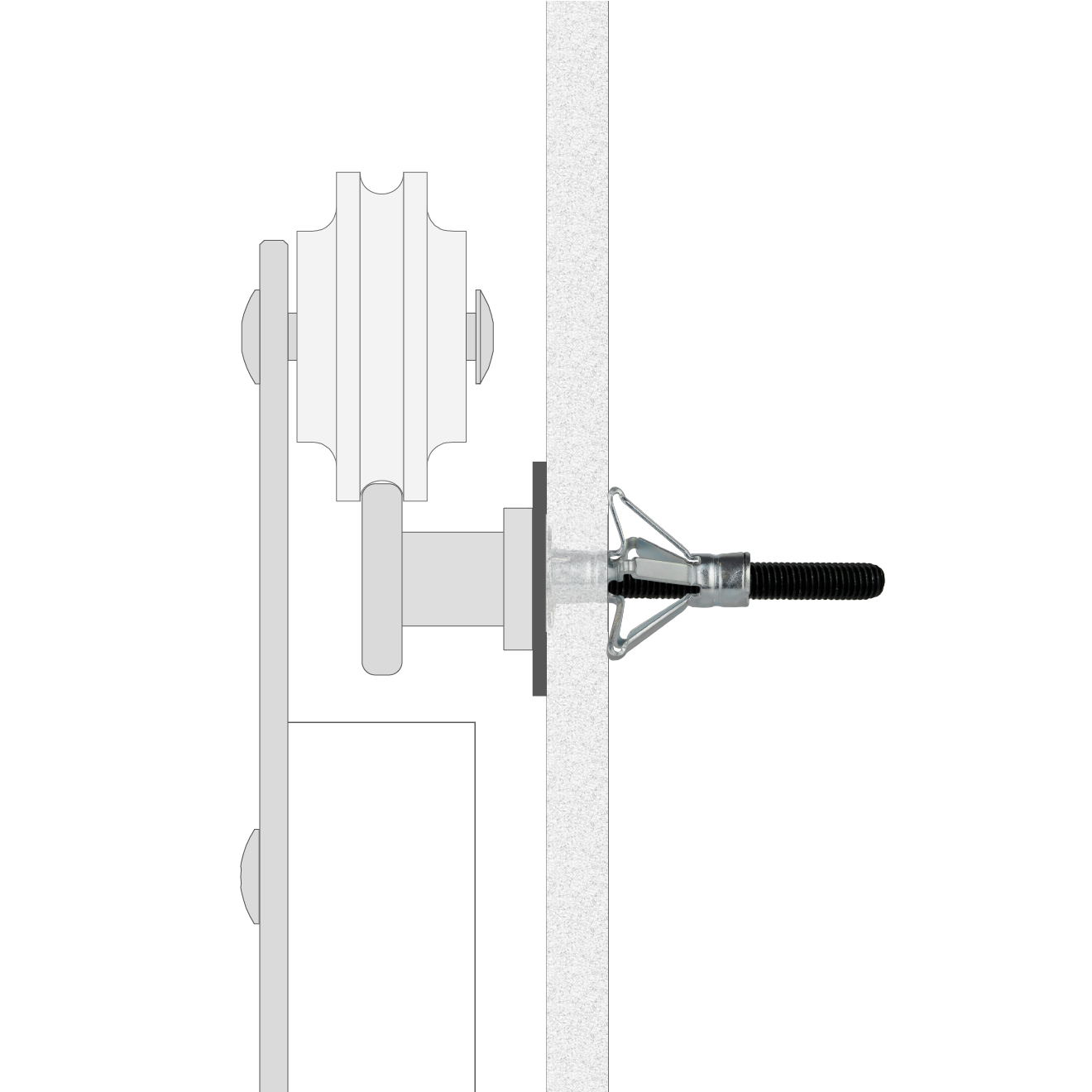

Unter Berücksichtigung der Eigenschaften von Rahmenwänden, ihrer Fähigkeiten, Festigkeit, physikalischen Eigenschaften und Einschränkungen bieten wir Metallspreizdübel zur Befestigung in Hohlräumen, die sogenannten Molly-Dübel. Spreizende Dübelarme mit großer Auflagefläche drücken die Platte von hinten, sorgen für hohe Festigkeit und schaffen eine sichere Verbindung.

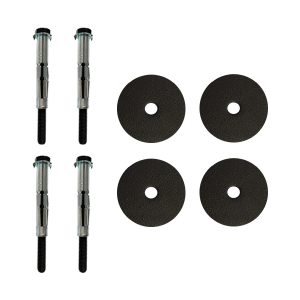

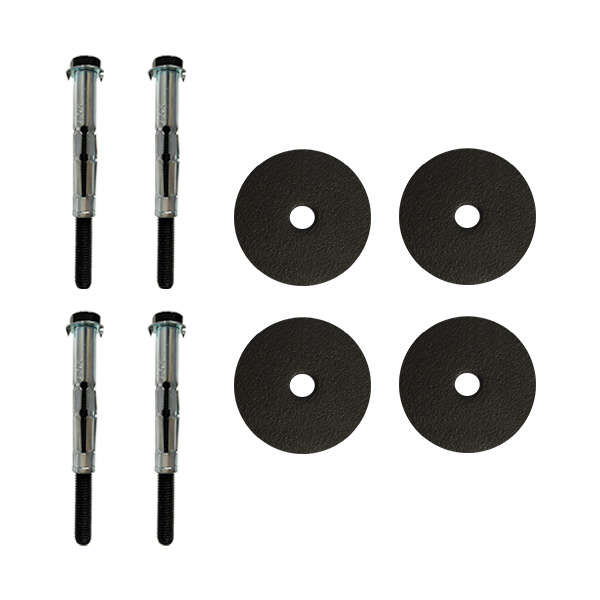

Komplettes Set enthält:
- Molly-Dübel und Befestigungsschrauben in der Anzahl der Löcher in der Führungsschiene

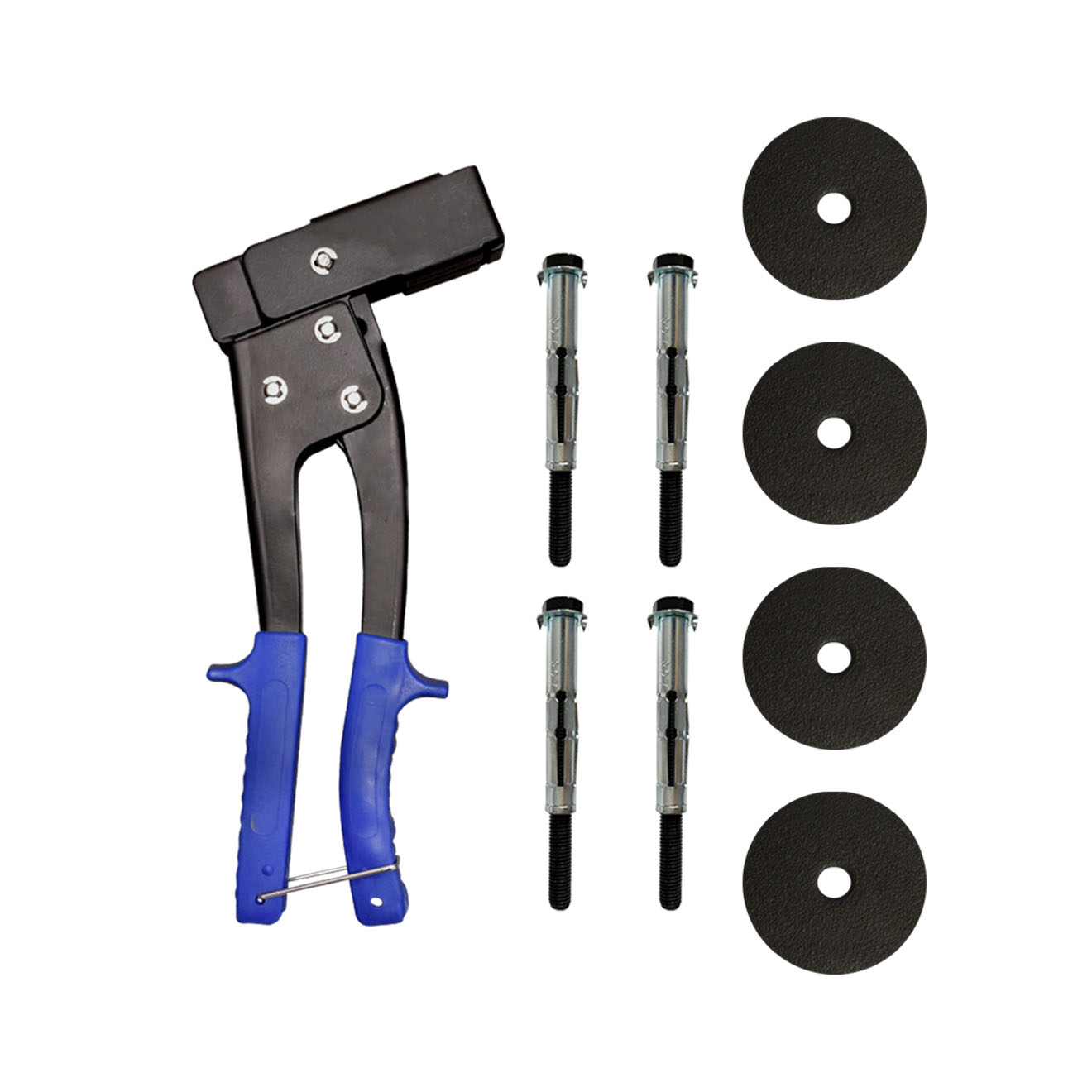

- Werkzeug für die Montage benötigt (falls in der Produktkonfiguration ausgewählt)
- zusätzliche Verstärkung in Form von Metallplatte
Wie berechnet man die Länge der Führungsschiene?
Die Anzahl der Dübel und Schrauben im Set hängt von der Anzahl der Löcher in der Führungsschiene ab. Die Anzahl dieser Löcher hängt wiederum von der Länge der Führungsschiene ab.
Die Länge der Führungsschiene hängt von der Breite der Türflügel ab. Standardmäßig gehen wir davon aus, dass sie doppelt so lang wie die Breite der Tür selbst sein sollte.
Länge der Führungsschiene für Standard-Einzeltüren:
- für 70 cm Türen --> 140 cm
- für 80 cm Türen --> 160 cm
- für 90 cm Türen --> 180 cm
- für 100 cm Türen --> 200 cm
- für 110 cm Türen --> 220 cm
- für 120 cm Türen --> 240 cm
Länge der Führungsschiene für Standard-Doppeltüren:
- für 2×45 cm Türen --> 180 cm
- für 2×55 cm Türen --> 220 cm
- für 2×60 cm Türen --> 240 cm
- für 2×70 cm Türen --> 280 cm
- für 2×80 cm Türen --> 320 cm
- für 2×90 cm Türen --> 360 cm
- für 2×100 cm Türen --> 400 cm
- für 2×110 cm Türen --> 440 cm
Technische Spezifikationen
Die von uns angebotenen Metalldübel sind für die Montage geeignet:
- Standard ein- oder zweiflügelige Systeme (BEACHTUNG: die Verwendung zusätzlicher Distanzhülsen oder nicht standardmäßiger Bypass-Konfigurationen ist ausgeschlossen)

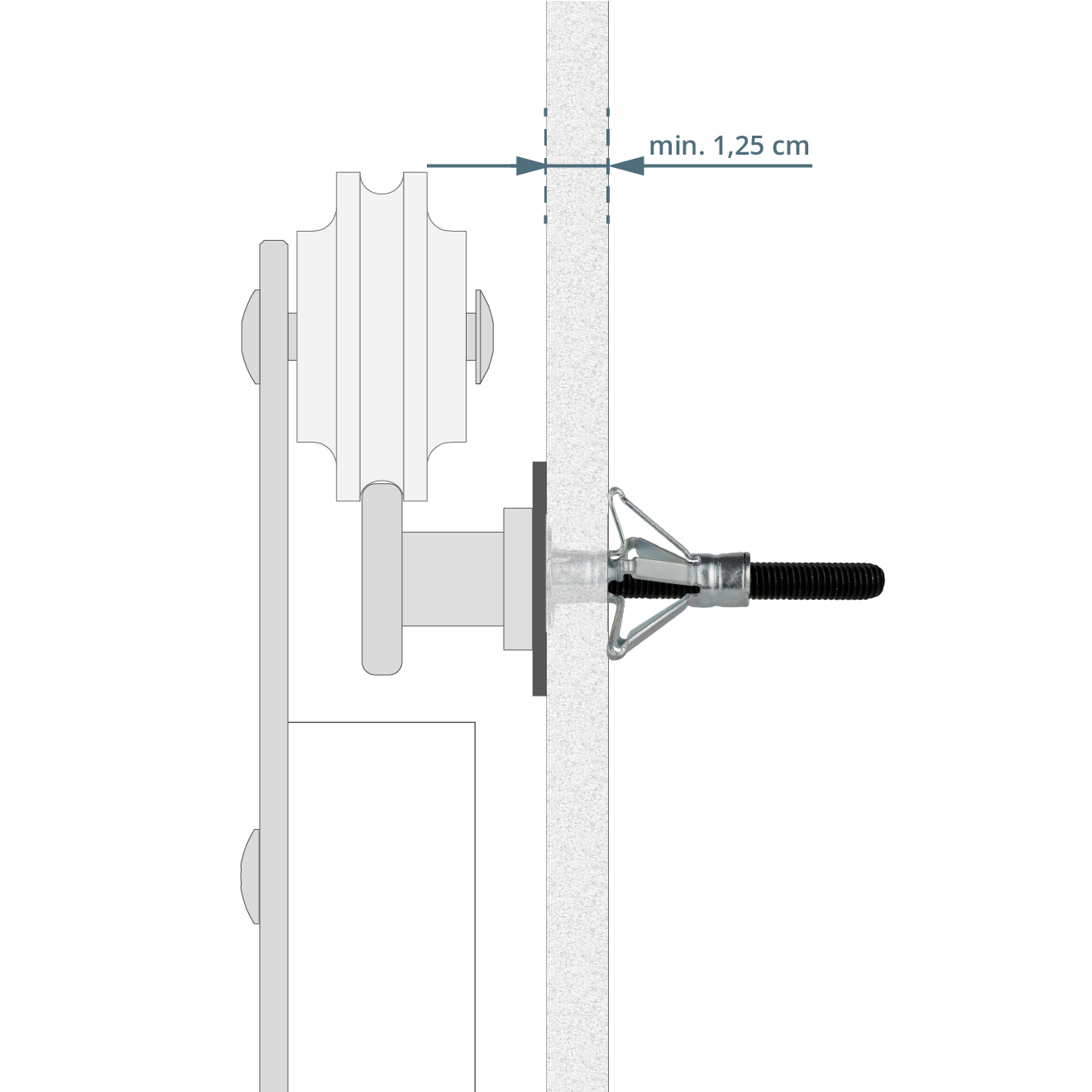

- an der Wand im einschichtiges Layout, mit einer Gesamtwandstärke von 1,25–1,6 cm

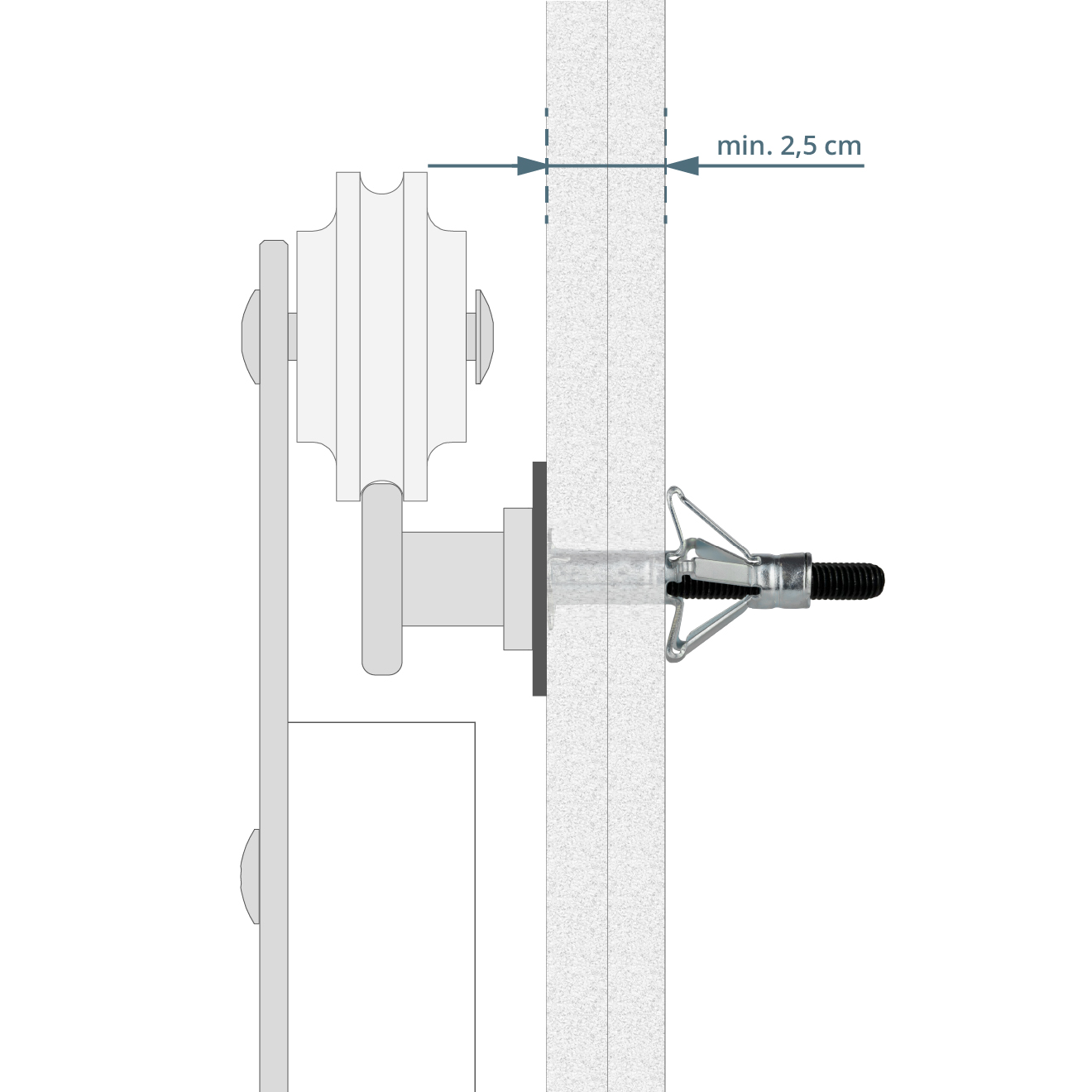

- an der Wand im zweischichtiges Layout, mit einer Gesamtwandstärke von 2,5–3,2 cm (eine zweischichtige Wand kann aus zwei Gipskartonplatten oder einer Gipskartonplatte in Kombination mit einer OSB-Platte bestehen)
- an der Wand aus Stahlprofilen im Abstand von maximal 60 cm
- BEACHTUNG: dieses Set ist nicht für den Einsatz mit dem Top Ceiling-System bestimmt.
Das maximal zulässige Gewicht für einen Dübelsatz hängt davon ab:
- Gesamtgewicht der Tür und des Systems
- Anzahl der Führungsschienen-Befestigungspunkte (die von der Länge der Führungsschiene und der Art des Systems abhängt)
- Dicke der Gipskartonplatten – die Mindestwandstärke beträgt 1,25 cm
- Qualität der verwendeten Gipskartonplatten – am langlebigsten und geeignetsten sind hochwertige Platten namhafter Hersteller – die Verwendung minderwertiger Platten, die nicht den Normen entsprechen, kann zu einer Reduzierung der zulässigen Belastungen führen.
Vergewissern Sie sich vor dem Kauf einer Tür, ob die Wand, an der die Tür montiert werden soll, über ein ein- oder zweischichtiges System verfügt. Überprüfen Sie anschließend in den Tabellen, die die Verwendungsmöglichkeiten des Gipskarton-Sets für das Smart-System zeigen, ob das ausgewählte Modell für die Installation in einem bestimmten Gipskarton-Plattenlayout geeignet ist.
Zusätzliche Verstärkung für die Gipskartonwand
Eine zusätzliche Verstärkung soll vor Verformungen schützen, die durch das Einsinken der Hülsen in die Wand unter Lasteinfluss entstehen. Wir bieten Verstärkung in Form von Metallplatten mit einer Dicke von 0,2 cm, einem Durchmesser von 6 cm und einer schwarzen Farbe in einer an die Anzahl der Löcher in der Führung angepassten Anzahl an, die als Unterlegscheiben für die Hülsen dienen.
